潍坊地区建筑工程施工图设计核心要求与工程勘察要点解析

施工图设计是建筑工程从蓝图变为实体的关键环节，在潍坊地区进行工程建设时，其设计工作必须严格遵循国家、山东省及潍坊市地方的相关规范标准，并结合当地的地质、气候等自然条件。一套高质量的施工图，是确保工程安全、质量、经济和可实施性的基础。以下结合工程勘察，对潍坊施工图设计的主要要求进行阐述。

一、 设计依据与基本原则

1. 合规性：设计必须严格遵守《建筑工程设计文件编制深度规定》、各类国家设计规范（如建筑、结构、消防、节能等）、山东省工程建设标准以及潍坊市城乡规划管理技术规定。
2. 安全性：将结构安全、消防安全、使用安全置于首位，充分考虑抗震设防（潍坊市抗震设防烈度为7度）、防风、防洪等要求。
3. 经济性与合理性：在满足安全和使用功能的前提下，优化设计方案，节约建设成本和未来运营维护成本。
4. 绿色与节能：积极响应国家“双碳”目标，严格执行山东省和潍坊市建筑节能设计标准，积极采用绿色建筑技术和材料。

二、 工程勘察是设计的前提与基石

施工图设计绝不能脱离详实、准确的工程勘察报告。在潍坊地区，勘察需特别注意：

1. 地质条件：潍坊市地形以平原为主，部分地区存在软土、盐渍土等特殊土质。勘察需明确地层结构、岩土物理力学性质、地下水埋藏条件及腐蚀性。这对基础选型（如采用桩基、筏板基础还是独立基础）、基坑支护设计、地基处理方案有决定性影响。
2. 水文气象：提供潍坊地区基本风压、雪压、降雨强度、冻土深度等气象参数，以及场地防洪标高要求。这对建筑荷载计算、排水设计、外围护结构设计至关重要。
3. 场地稳定性：查明有无不良地质作用（如地震液化、地面沉降、河道故道等），评估其对工程的影响，并提出治理建议。

三、 各专业施工图设计核心要求

1. 建筑设计：

• 总图：精准定位建筑红线、坐标、标高，合理布置出入口、道路、消防车道及登高操作场地，满足日照、间距等规划要求。

• 平面、立面、剖面：表达完整，尺寸标注详尽，门窗洞口、室内外高差、楼层标高清晰无误。

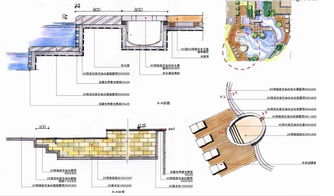

• 构造详图：包括墙体、楼地面、屋面、楼梯、门窗、防水、保温等节点大样，材料做法应标注明确，符合潍坊当地施工习惯和材料供应情况。

• 消防设计：防火分区、安全疏散距离、疏散宽度、消防设施布置必须完全符合规范，并经消防主管部门审查认可。

1. 结构设计：

• 基础设计：必须依据详勘报告，选择安全、经济、合理的基础形式，并进行精确计算。图纸需包含基础平面布置、配筋、埋深及与地质条件的对应关系。

• 主体结构：结构体系明确，梁、板、柱、墙布置合理，荷载取值准确（特别是潍坊的风荷载和雪荷载）。配筋图必须清晰、完整，满足抗震构造要求。

• 计算书：提供完整的结构计算模型和计算书，确保结构安全。

1. 机电设计（给排水、暖通、电气）：

• 系统设计：各系统原理正确，设备选型参数匹配，管道线路布置合理，考虑潍坊水质特点（如硬度）对管道材质的影响。

• 管线综合：在施工图阶段必须进行深入的管线综合平衡设计（BIM技术应用尤佳），避免各专业管道在空间上冲突，确保净高要求。

• 节能与智能化：暖通空调系统需满足节能标准，电气设计应考虑智能化的扩展可能。

1. 专项设计：如基坑支护、幕墙、钢结构、室内精装、景观等，需由具备相应资质的设计单位进行深化设计，并与主体施工图无缝衔接。

四、 图纸深度与协同要求

1. 深度达标：图纸必须达到规定的施工图深度，能够直接指导施工、编制预算和进行材料采购。
2. 一致性：建筑、结构、机电等各专业图纸之间，以及图纸与计算书之间，必须保持绝对一致，避免出现“错、漏、碰、缺”。
3. 签章齐全：全套图纸需加盖出图章、注册师执业章、设计单位公章，确保法律效力。

五、 与本地审批流程的衔接

潍坊地区的施工图设计完成后，需通过“山东省施工图设计文件审查系统”进行线上报审，接受施工图审查机构对强制性条文、公共利益和公共安全内容的审查。设计单位需根据审查意见及时修改完善，取得《施工图设计文件审查合格书》后方可用于施工。

****：在潍坊进行施工图设计，是一个以详实工程勘察为基础，以国家及地方规范为准绳，以多专业协同为手段的系统工程。设计者必须深刻理解当地自然与建设条件，恪守安全底线，注重细部构造，方能产出高质量的设计成果，为打造坚固、适用、美观的潍坊建筑精品奠定坚实基础。
