2层冷弯薄壁轻钢别墅结构CAD施工图纸与家装别墅建筑设计施工图——工程勘察设计全解析

随着现代建筑技术的不断发展，冷弯薄壁轻钢别墅以其施工速度快、环保节能、抗震性能优越、空间布局灵活等特点，逐渐成为现代住宅建设的重要选择。本文将围绕2层冷弯薄壁轻钢别墅的结构CAD施工图纸、家装别墅建筑设计施工图以及工程勘察设计三个方面，进行全面解析，为相关设计与施工提供参考。

一、工程勘察设计：奠定坚实基础
在启动任何建筑项目之前，详尽的工程勘察设计是确保项目成功的关键第一步。对于2层冷弯薄壁轻钢别墅而言，工程勘察设计主要包括以下几个方面：

1. 场地勘察：对拟建别墅的地形、地貌、地质条件（如土壤承载力、地下水位、地震烈度等）进行详细测量与分析。这些数据是后续结构设计和基础设计的根本依据，确保建筑能够安全、稳定地坐落于场地上。
2. 环境评估：考虑当地气候条件（如风荷载、雪荷载、温湿度变化等），这些因素直接影响轻钢结构的热工性能、防腐处理以及外围护系统的选择。
3. 需求分析：与业主充分沟通，明确别墅的功能需求、风格偏好、预算范围以及未来可能的空间扩展需求，为后续的建筑与结构设计指明方向。

二、结构CAD施工图纸：精准构建安全骨架
冷弯薄壁轻钢结构体系的核心在于其精确的构件设计与连接。结构CAD施工图纸是指导工厂预制和现场安装的“语言”。对于2层别墅，其结构图纸通常包含：

1. 基础布置图：根据勘察结果，设计合适的基础形式（如独立基础、条形基础或筏板基础），明确基础尺寸、标高、配筋及与钢柱连接节点。

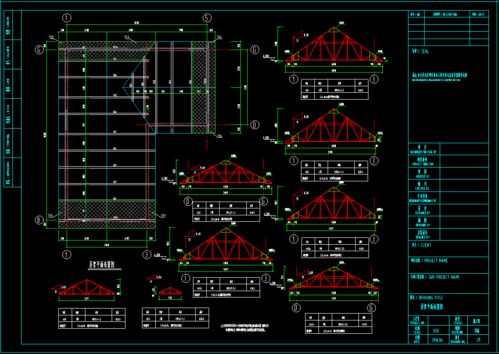

2. 轻钢龙骨布置图：详细绘制墙体、楼板、屋架的冷弯薄壁C型或U型钢龙骨排布，包括龙骨的间距、规格、编号及定位尺寸。这是轻钢别墅的“骨骼系统”。
3. 节点大样图：这是结构安全的重中之重。清晰展示龙骨与基础、龙骨与龙骨、梁柱连接、楼板与墙体连接等关键部位的连接方式，包括所需螺栓、螺钉、连接件的型号、规格和数量，确保整体结构的刚度和稳定性。
4. 结构计算书（通常作为图纸附件）：基于荷载规范，通过专业软件进行结构受力分析，验证构件截面和连接设计的可靠性，确保满足强度、刚度和稳定性要求。

三、家装别墅建筑设计施工图：实现宜居梦想
建筑设计施工图在满足结构安全的前提下，聚焦于空间、功能、美学和人性化细节。对于家装别墅，其设计图纸应充分体现居住品质：

1. 平面布置图：包括首层、二层平面图，清晰展示各功能房间（客厅、卧室、厨房、卫生间、楼梯等）的布局、尺寸、门窗位置及家具布置示意，优化动线，提高空间利用率。
2. 立面图与剖面图：展示别墅四个方向的外观造型、立面材质分格（如外墙挂板、涂料、玻璃幕墙等）以及内部空间在垂直方向上的关系（层高、楼梯形式、屋顶结构等），体现建筑风格。
3. 节点详图：针对建筑围护系统，绘制外墙保温层、防潮层、内外装饰层、屋面系统、门窗安装等构造详图，确保建筑的保温隔热、防水防潮、隔音降噪等物理性能。
4. 设备专业图纸：与水、暖、电专业配合，绘制给排水、电气、暖通（如空调、新风）的管线走向、设备位置图，并进行管线综合，避免与结构构件冲突，确保使用功能。

四、设计与施工的协同
成功的轻钢别墅项目离不开结构图纸与建筑图纸的深度融合以及设计与施工的高效协同。

1. 一体化设计：结构工程师与建筑师需从方案阶段就紧密配合，使结构体系与建筑空间、外观完美结合。例如，利用轻钢龙骨的空腔便捷布置管线。
2. 图纸深度与可施工性：CAD施工图纸必须达到足够的深度，尺寸标注完整，材料标注清晰，节点表达明确，确保工厂能够准确下料、加工，现场工人能够按图高效、无误安装。
3. 基于BIM技术的应用：推荐采用建筑信息模型（BIM）技术进行三维协同设计。BIM模型可以整合建筑、结构、设备各专业信息，提前进行碰撞检测，优化设计，并可直接生成加工数据用于自动化生产，极大提高精度和效率。

2层冷弯薄壁轻钢别墅的建设是一个系统工程，从前期精密的工程勘察，到中期严谨的结构CAD施工图纸与人性化的建筑设计施工图绘制，再到后期按图施工与专业安装，每一个环节都至关重要。一套完整、精准、深度达标的CAD施工图集，不仅是设计思想的载体，更是保障项目质量、安全、成本和进度的核心文件。随着标准化和工业化水平的提升，冷弯薄壁轻钢别墅必将为更多人带来高效、绿色、舒适的高品质家居体验。
